Moduli di capannoni in legno per la realizzazione di impianti industriali e sportivi
Proponiamo 4 tipologie di maglie in pianta (vedi schema allegati) per 3 resistenze al fuoco possibili (R60, R90, R120).
Struttura portante dei moduli:
⌂ pareti con colonne in legno lamellare per ogni appoggio e pareti in Xlam per controvento, rivestite esternamente con isolante e lamiera (anche preassemblati)
⌂ copertura con travi principali in pendenza (10%) e travi secondarie orizzontali fissate con staffe a scomparsa in acciaio su misura, manto finale della copertura con pannello sandwich: lamiera + isolante + lamiera spessore minimo isolante 80mm
⌂ architravi sopra ai portoni possono essere fatti con pannelli parete dello stesso spessore
I vantaggi del sistema costruttivo:
⌂ elevata capacità portante della copertura con struttura in legno + la sua leggerezza → aumento della distanza tra le colonne di appoggio → riduzione dei costi della sottostruttura
⌂ grandi campate → maggiore flessibilità di utilizzo dell’edificio
⌂ carico in fondazione risulta ridotto di molto rispetto ad un capannone in CA → minor onere per fondazioni

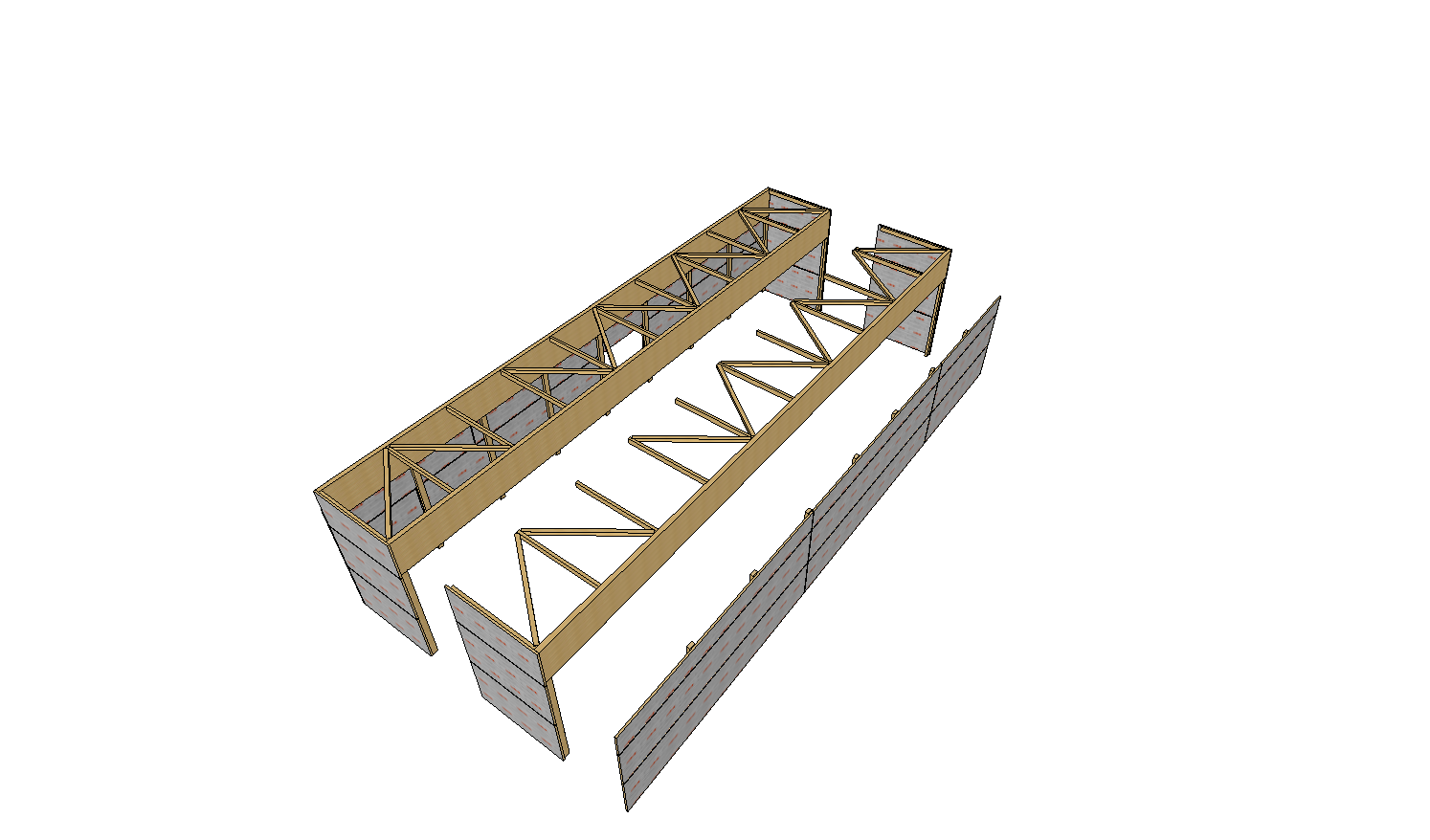

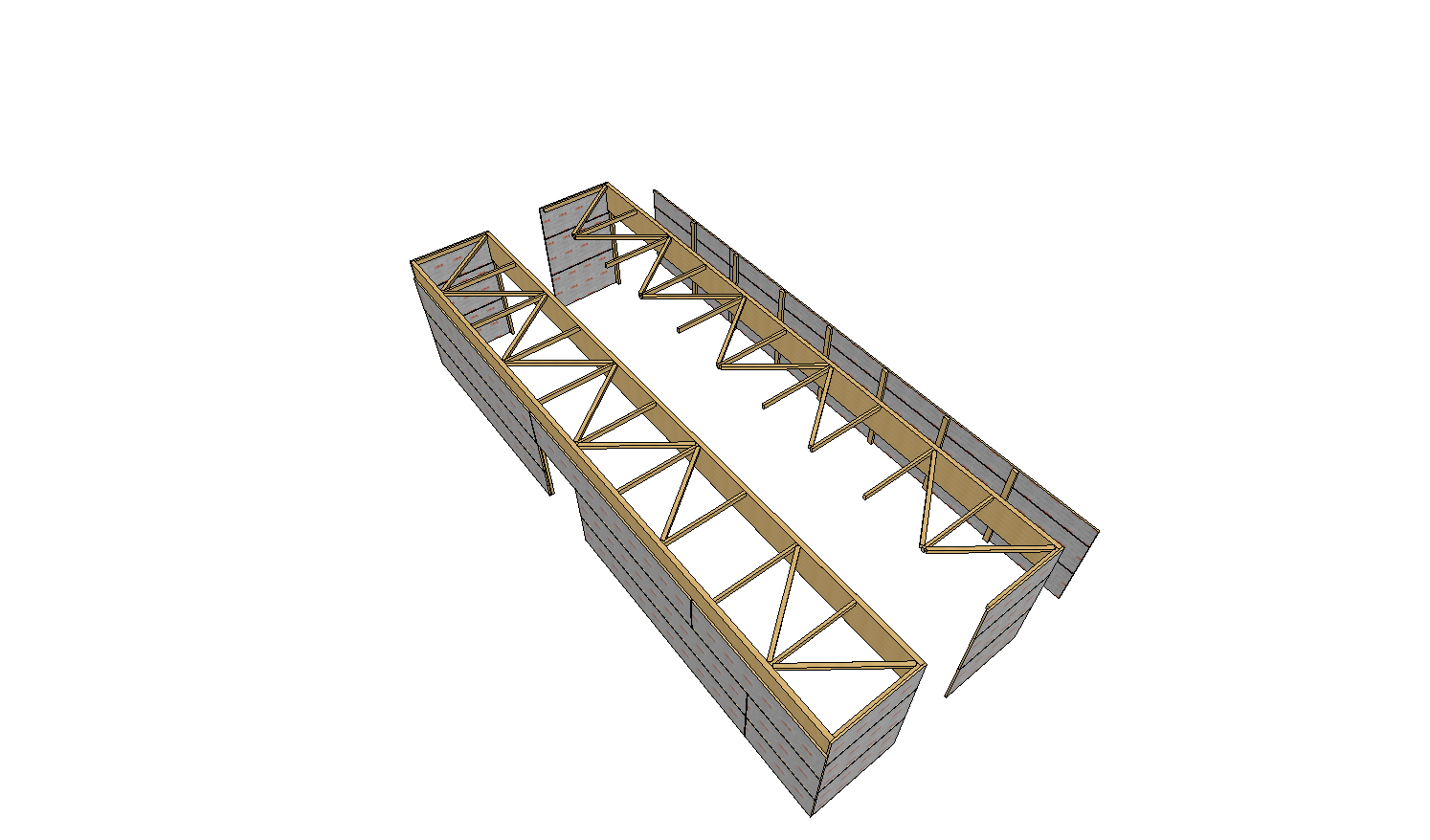

Maglia 5m x 35m
_____________________________________________________________

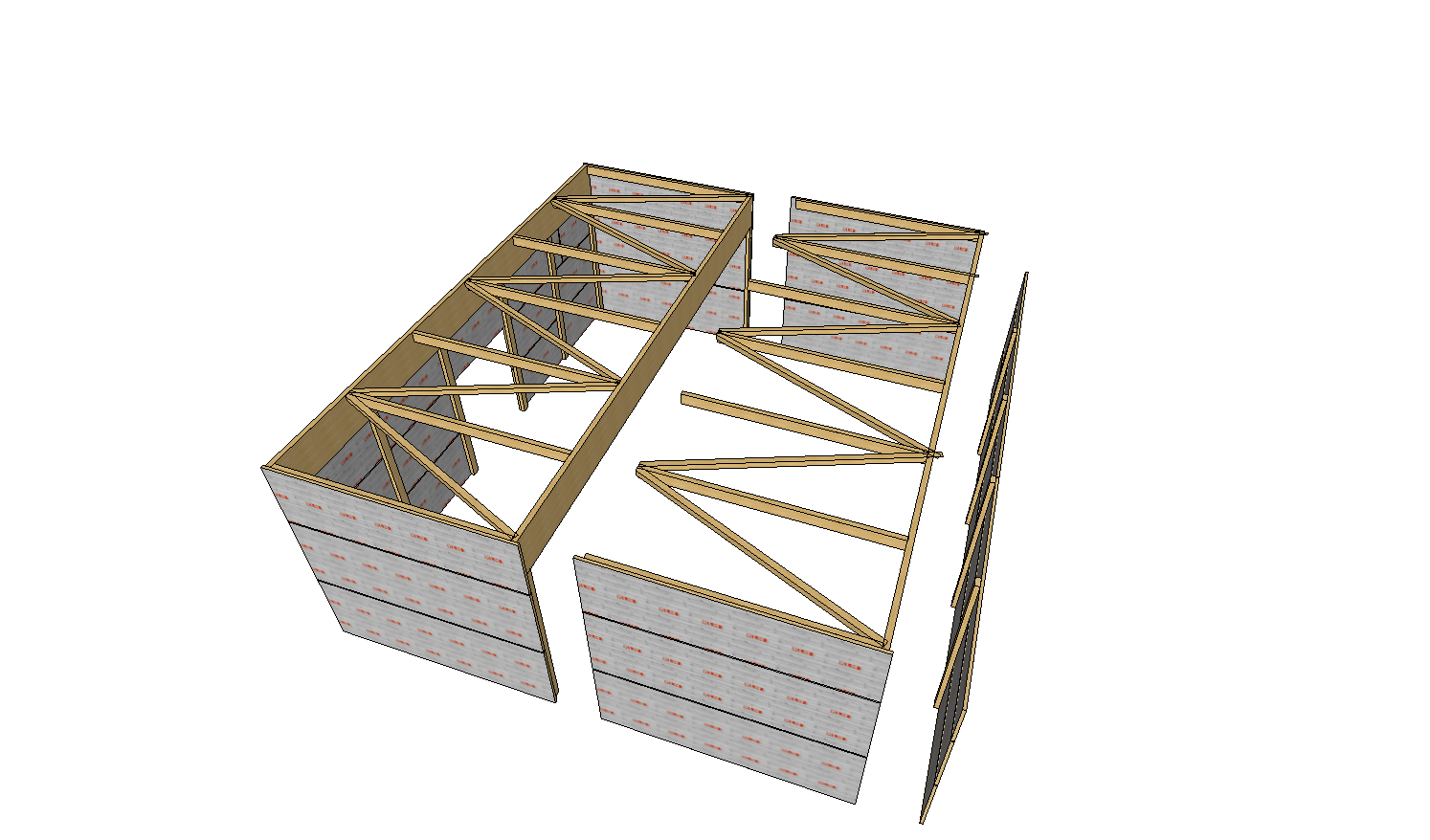

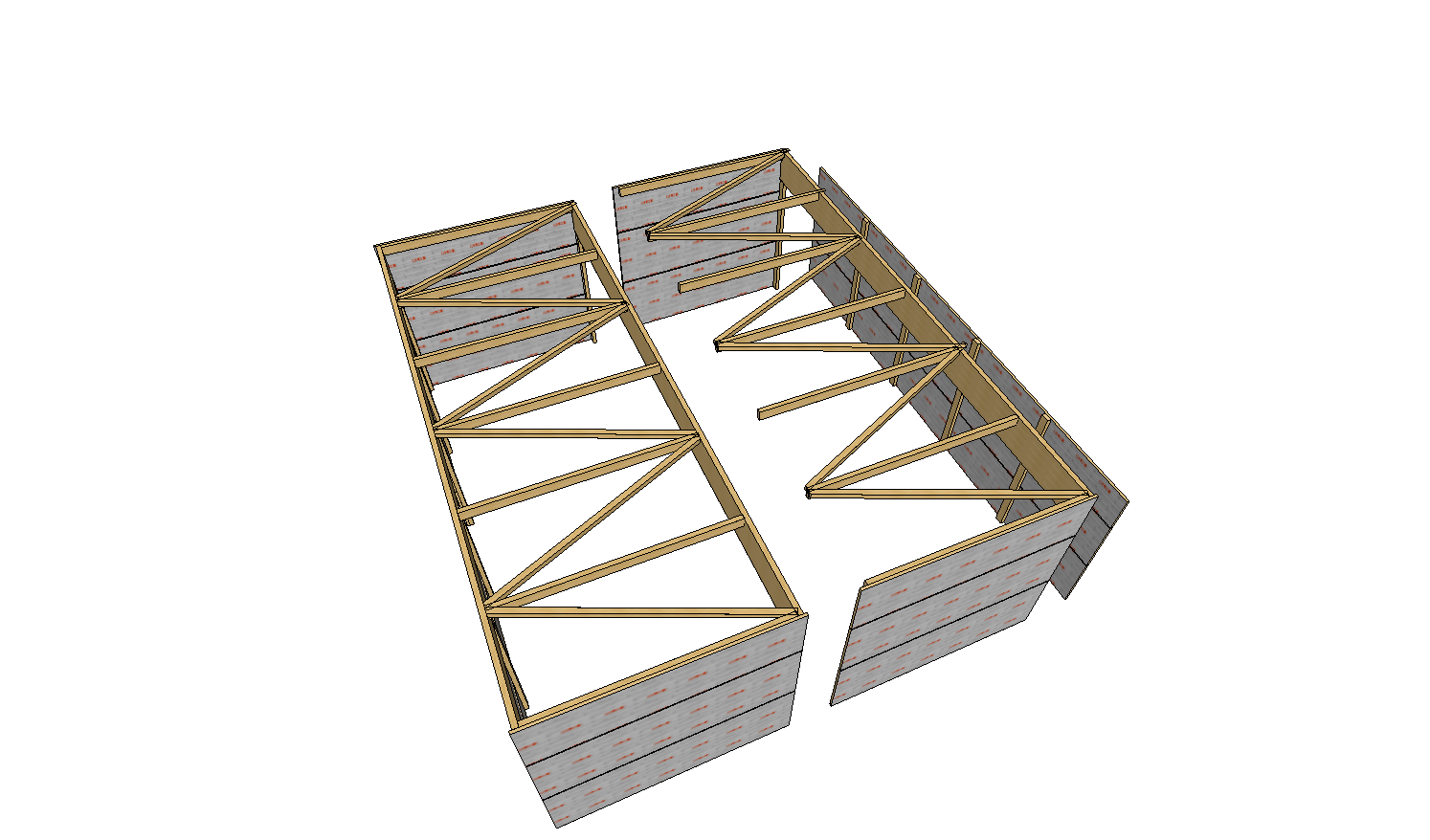

Maglia 8m x 21m
_____________________________________________________________

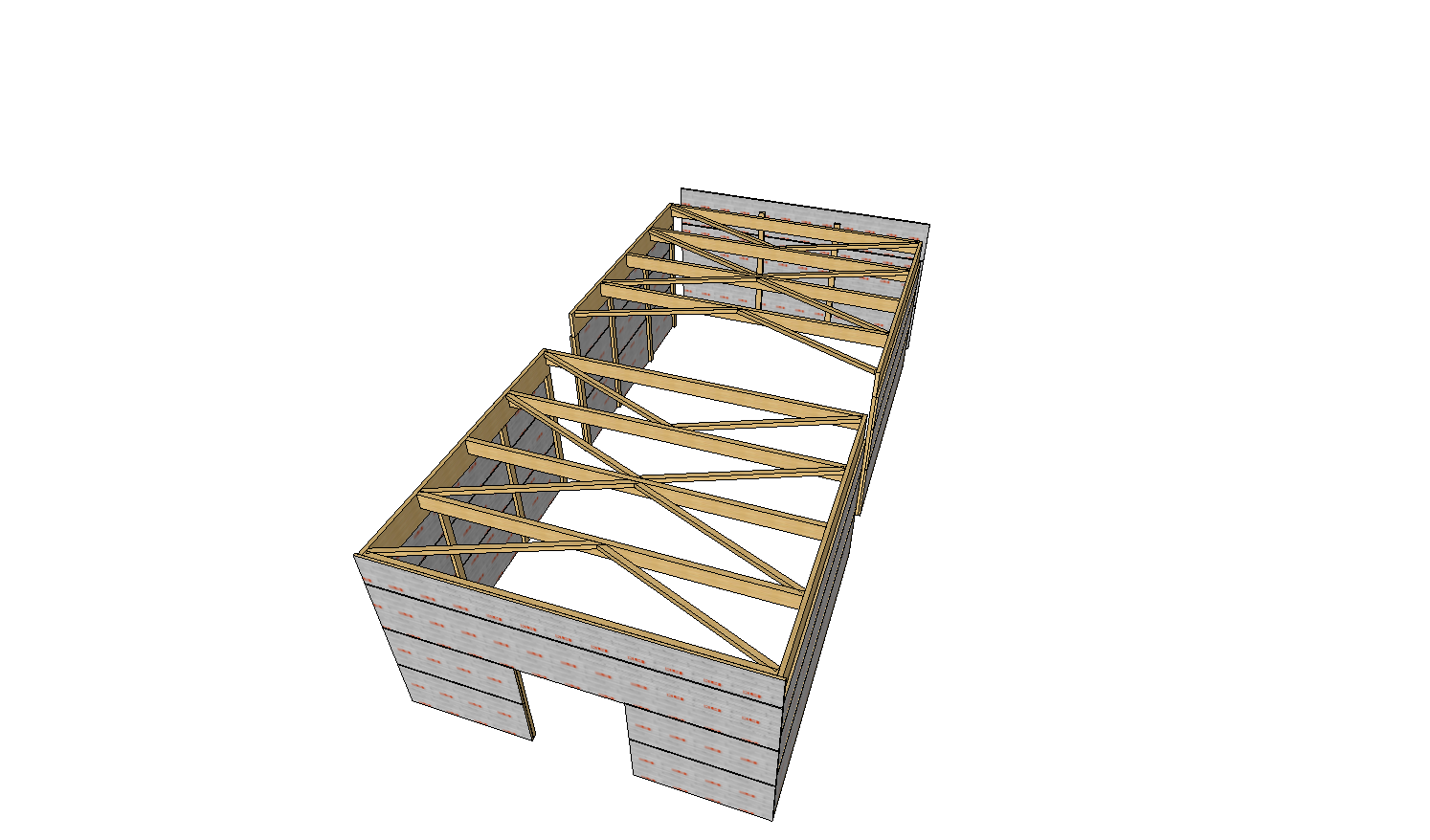

Maglia 12,5m x 14m
_____________________________________________________________

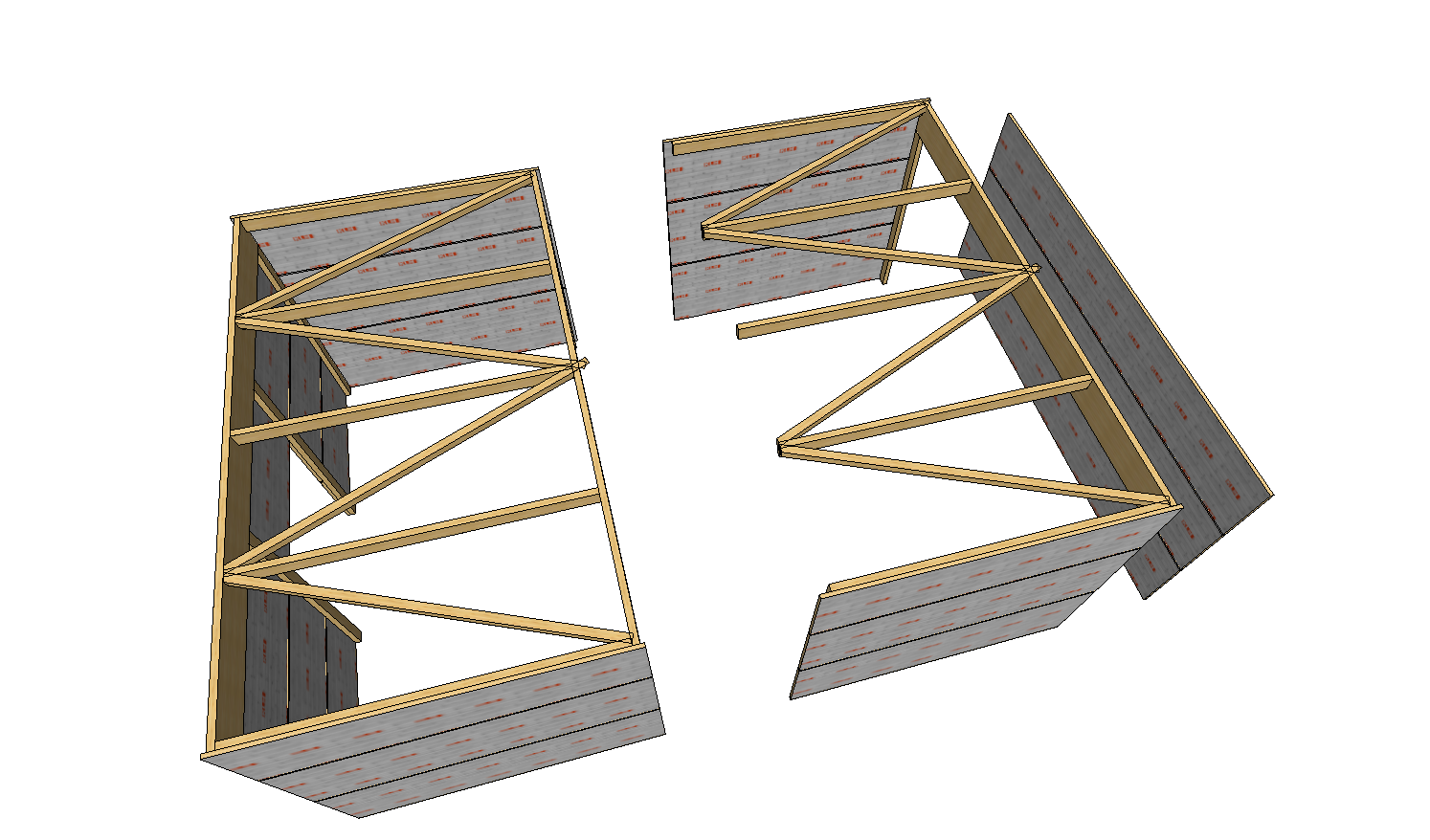

Maglia 8m x 14m
